这几个月学理论，回过头来想写个R&S总结，发现自己有点眼高手低，找了几个综合的cisco pt来练练，感觉实操性的忘的挺快，配置两次一次tab从头到尾 一次手动补全全部命令。mark一下。
PT及需求分析非本人创作，为自己大学老师的经验所在。

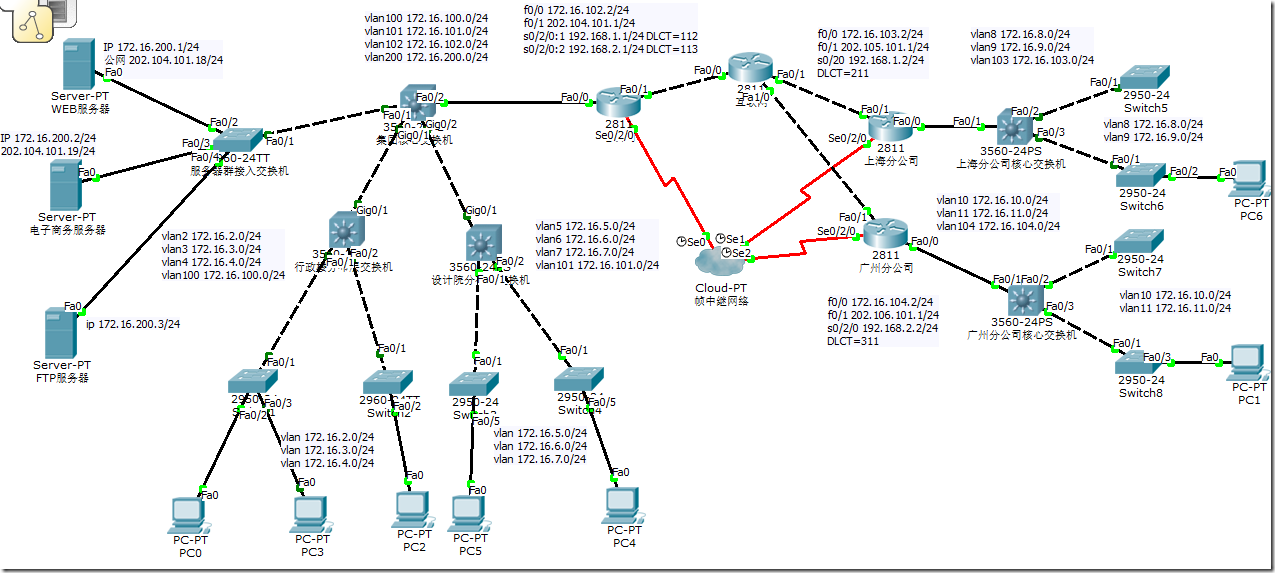

典型企业网络
需求分析
1、采用先进的网络通信技术完成集团企业网的建设，实现各分公司及异地子公司的信息化；
2、在整个企业集团内实现所有部门的办公自动化，提高工作效率和管理服务水平；
3、在整个企业集团内实现资源共享、产品信息共享、实时新闻发布，允许员工接入互联网访问相应资源；
4、在整个企业集团内实现财务电算化，集中式的供应链管理系统和客户服务关系管理系统；
5、为了满足企业电商及宣传，需将相应服务器发布到互联网；
6、在整个企业集团内实现一定的安全控制，保障网络的合理应用
分析1：全网采用光纤连接，并使用合理的三层设计结构，各分公司独立成区域，防止个别区域发生问题影响整个网络的稳定运行。
分析2：既要实现部门内部的办公自动化，又要提高工作效率，建议整个网络用VLAN隔离，需要各个部门通信的使用VLAN间路由解决。
分析3，4：由于要实现企业集团公司与各分公司的信息化，异地子公司采用帧中继网络与总公司连接，同时采用动态路由协议，降低网管的维护成本，使用PAT技术接入互联网。
分析5：将服务器发布到互联网需要使用NAT技术。
分析6：实现安全控制主要包括对于应用服务器的访问控制，对于网络设备的统一安全管理，同时为了保障网络的合理应用，员工接入互联网时应避免员工浪费网络带宽，只允许访问指定资源。
具体技术要求
全网互通
VLAN隔离网段，VLAN间路由
frame-relay ospf point to point 实现总分公司互联
公网使用PAT转换
扩展ACL实现内网接入安全
禁止两地分公司员工访问集团总公司的FTP服务器。
R&S配置
接入层
创建启用vlan 接入层指定vlan接入端口 switchport access vlan {ID}
上联链路 trunk模式 switch mode trunk (2950)
汇聚层
开启 ip routing
创建vlan 设置下联vlan 地址
互联交换链路全部 switchport trunk encapsulation dot1q
switchport mode trunk
上联链路接入交互vlan switchport access vlan ID
一条默认路由交给上联链路 ip route 0.0.0.0 0.0.0.0 {next hop}
核心层
开启 ip routing
创建vlan
设置互联链路vlan id switchport access vlan ID
统一封装模式
接入路由接口要求vlan （这里不太懂，忘记当时要求，或许是做单臂路由) switchport access vlan ID
两条默认路由来回
开启ospf 路由 宣告路由
记录邻接路由协议日志 log-adjacency-changes
集团总公司出口路由
osfp 宣告互联路由
按要求开启serial 端口 no shutdown
frame-relay 封装 encapsulation frame-relay 指定模式 ip ospf network point-to-point
接入serial子接口 interface Serial0/2/0.1 point-to-point
配置ip 地址
指定dlci号 frame-relay interface-dlci {ID}
Nat Acl配置
PAT 为PC上网做转换 ip nat pool nat {global start IP –end IP } netmask …. ip nat inside source list {word} pool nat overload
按需求服务器做NAT 静态转换
ip nat inside source static 172.16.200.1 202.104.101.18
ip nat inside source static 172.16.200.2 202.104.101.19
默认路由接入公网地址
ACL配置
access-list 1 permit 172.16.0.0 0.0.255.255
access-list 101 permit tcp any any eq www
access-list 101 permit tcp any any eq smtp
access-list 101 permit tcp any any eq pop3
access-list 101 permit tcp any any eq 443
access-list 101 deny tcp any any
access-list 102 deny tcp any any eq ftp
access-list 102 permit tcp any any
公网接入口
做access-group 101 的out 出口
做ip nat outside 转换
集团内部路由接口
做access-group 102 的out 出口
做ip nat intside 转换
帧中继配置
两家分公司配置类似 vlan 号 与宣告网络不同而已

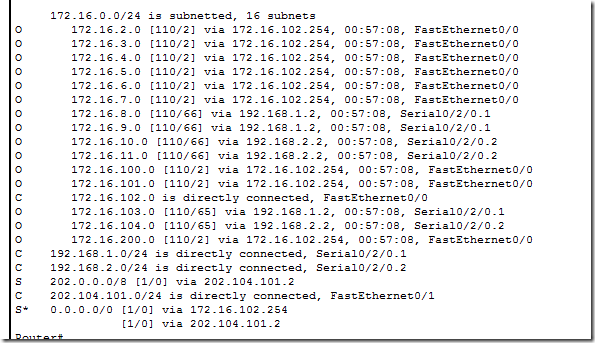

总公司出口路由表
