一、MTU VLAN的设置与应用

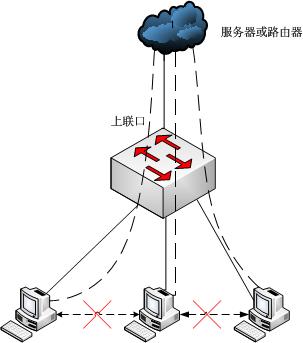

MTU VLAN(Multi-Tenant Unit VLAN)是将交换机上的普通端口分别与上联端口划分为一个单独的VLAN，使得普通端口只能和上联端口通信，而普通端口之间无法相互通信，如下图所示。MTU VLAN可以起到用户隔离，防止病毒传播和网络攻击的作用。
楼道型交换机TP-LINK TL-SF1008L、TL-SF1016L、TL-SF1024L出厂默认设置为MTU VLAN，最后一个端口为上联端口。
二、PORT VLAN的设置与应用
Port VLAN是基于端口的VLAN，只有处于同一VLAN的端口之间才能相互通信。Port VLAN一般适用在同一个交换机下的VLAN划分，若是跨交换机的VLAN划分则需使用基于802.1Q的TAG VLAN。
Port VLAN举例----某公司的两个部门：市场部A和财务部B，以及一个资源服务器，部门所有电脑和服务器均连接在同一个楼道交换机(TL-SF1008L)下，如下图所示：
【网络需求】
1.市场部A和财务部B之间不能通信。
2.市场部A和财务部B都可以访问服务器。
3.市场部A可以访问Internet。
4.财务部B不能访问Internet。
【需求分析】
1.确认VLAN类型----Port VALN
2. 进行VLAN规划----市场部A属于VLAN 2;财务部 B属于VLAN 3;服务器属于VLAN 2和VLAN3;Internet端口(8号端口)属于VLAN 2，汇总如下：
VLAN 2：包含端口1、2、3、7、8;
VLAN 3：包含端口4、5、6、7。
【交换机配置】
1. 通过RSSManager管理软件连接交换机，进入菜单：“交换机功能设置”选择“基于端口的VLAN设置”，配置界面如下图：
2. 在端口8上点击右键，选择“删除整个VLAN表”，如下图所示：
3. VLAN 2包括：1-3、7、8端口，它们彼此要能相互通信，所以需要将它们设置为同一VLAN。依次在这五个端口上点击右键，选择“编辑端口”，将需要相互通信的端口勾选，然后“确定”，如下图所示。
4. VLAN 3包含：4-6、7号端口，它们彼此要能相互通信，所以需要将它们设置为同一VLAN。依次在端口4-6、7上点击右键，选择“编辑端口”，将需要相互通信的端口勾选，然后“确定”，具体操作参见VLAN 2的设置。
5. 保存配置，以免交换机断电或者重启导致配置信息丢失，如下图所示：
至此，交换机可以满足用户的应用需求。
