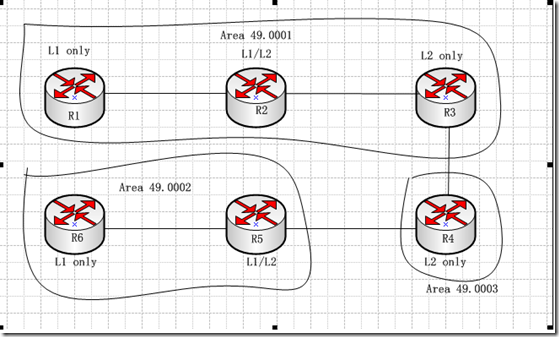

典型的ISIS拓扑类型：
参考AREA 49.0001 R1（ L1 only）和R2（L1/L2），R3（L2 only） 需要配置同样的区域地址，而R3和R4（L2 之间）邻接路由器则要配置不同的区域地址
路由器的角色类型共计3种：
L1 ： 类似于OSPF里面的完全末节区域
L1/L2 ：类似于OSPF里面的ABR路由器
L2 ：处于ISIS网络里面的核心区域0
Attached bit
参考R1.R2.R3的拓扑情况：ISO地址均为49.0001
这样的情况之下，R2不会再给R1的LSA当中发布attached bit "1",也就是说R1不会有一条“0.0.0.0”的默认路由
那么当R1需要外面路由的情况下，可以通过在R2上 “route leak”来完成
注：当与L1/L2相连的L2路由器配置一致的ISO地址的情况下，那么L1/L2（认为没有学到外部路由）认为没有必要给L1发布attached bit；
test@RTE-10.0.3.4# run show isis database logical-system r3
IS-IS level 1 link-state database:
LSP ID Sequence Checksum Lifetime Attributes
RTE-10.0.3.4-r1.00-00 0x7f5 0x7f28 1192 L1
RTE-10.0.3.4-r2.00-00 0x84d 0xd74e 1174 L1
RTE-10.0.3.4-r2.02-00 0x14 0x9f0c 579 L1
RTE-10.0.3.4-r2.03-00 0x15 0xc946 794 L1
RTE-10.0.3.4-r2.04-00 0x14 0xf7d3 579 L1
RTE-10.0.3.4-r3.00-00 0x15 0x7707 643 L1 L2
RTE-10.0.3.4-r3.02-00 0x15 0x1214 946 L1 L2
RTE-10.0.3.4-r4.00-00 0x15 0x388d 790 L1 L2
参考R6.R5.R4的拓扑情况：
R5和R4配置了不同的ISO地址
test@RTE-10.0.3.4# run show isis database logical-system r3
IS-IS level 1 link-state database:
LSP ID Sequence Checksum Lifetime Attributes
RTE-10.0.3.4-r1.00-00 0x80a 0xccc5 1187 L1
RTE-10.0.3.4-r2.00-00 0x85c 0x6aac 1195 L1
RTE-10.0.3.4-r2.02-00 0x15 0x9d0d 1162 L1
RTE-10.0.3.4-r2.03-00 0x16 0xc747 1162 L1
RTE-10.0.3.4-r2.04-00 0x15 0xf5d4 1162 L1
RTE-10.0.3.4-r3.00-00 0x17 0x7bf8 1165 L1 L2 Attached
RTE-10.0.3.4-r3.02-00 0x16 0x1015 1164 L1 L2
RTE-10.0.3.4-r4.00-00 0x17 0x3c7f 1159 L1 L2 Attached
8 LSPs
还有一点当L1/L2路由器 丧失了与其他L2路由器连接（ISIS的邻接关系），那么L1/L2路由将不再产生“attached bit”
JNCIP 学习指南拓扑
R3----R5 R3----R4为L2邻居关系，R3其余的接口为L1邻居关系，当把R3和R5之间的接口关闭了，那么这时R3没有了L2邻居关系，R3就从R4学到了一条“0/0”的默认路由，因为此时R4相当于R3的L2路由器
test@RTE# run show isis database logical-system r3
IS-IS level 1 link-state database:
LSP ID Sequence Checksum Lifetime Attributes
RTE-r3.00-00 0x8 0x291d 3578 L1 L2 Attached 关闭R3------R5的接口之前，
RTE-r3.03-00 0x5 0x7ccc 3577 L1 L2
RTE-r3.04-00 0x5 0x356f 3577 L1 L2
RTE-r4.00-00 0x5 0xe290 3576 L1 L2 Attached
RTE-r4.03-00 0x5 0xa4a1 3576 L1 L2
RTE-r1.00-00 0x5 0x9a5 3576 L1 L2
RTE-r1.02-00 0x5 0x4f52 3576 L1 L2
RTE-r1.03-00 0x5 0xc807 3576 L1 L2
RTE-r2.00-00 0x5 0xf663 3576 L1 L2
9 LSPs
IS-IS level 2 link-state database:
LSP ID Sequence Checksum Lifetime Attributes
RTE-r3.00-00 0xa 0x3a24 3578 L1 L2
RTE-r3.02-00 0x5 0x891b 3578 L1 L2
RTE-r4.00-00 0x5 0xd689 3574 L1 L2
RTE-r4.02-00 0x5 0xb1ef 3574 L1 L2
RTE-r5.00-00 0x8 0xd003 3576 L1 L2
5 LSPs
test@RTE# run show isis database logical-system r3
IS-IS level 1 link-state database:
LSP ID Sequence Checksum Lifetime Attributes
RTE-r3.00-00 0x6 0x252b 3590 L1 L2 关闭R3------R5的接口之后，不再向R1通告Attached bit
RTE-r3.03-00 0x4 0x7ecb 3590 L1 L2
RTE-r3.04-00 0x4 0x376e 3590 L1 L2
RTE-r4.00-00 0x4 0xe48f 3588 L1 L2 Attached
RTE-r4.03-00 0x4 0xa6a0 3588 L1 L2
RTE-r1.00-00 0x4 0xba4 3588 L1 L2
RTE-r1.02-00 0x4 0x5151 3588 L1 L2
RTE-r1.03-00 0x4 0xca06 3588 L1 L2
RTE-r2.00-00 0x4 0xd981 3588 L1 L2
9 LSPs
IS-IS level 2 link-state database:
LSP ID Sequence Checksum Lifetime Attributes
RTE-r3.00-00 0x7 0xa771 3590 L1 L2
RTE-r3.02-00 0x4 0 0 L1 L2
RTE-r4.00-00 0x3 0xda87 3066 L1 L2
RTE-r4.02-00 0x3 0xb5ed 3066 L1 L2
RTE-r5.00-00 0x4 0xec9 3068 L1 L2
5 LSPs
